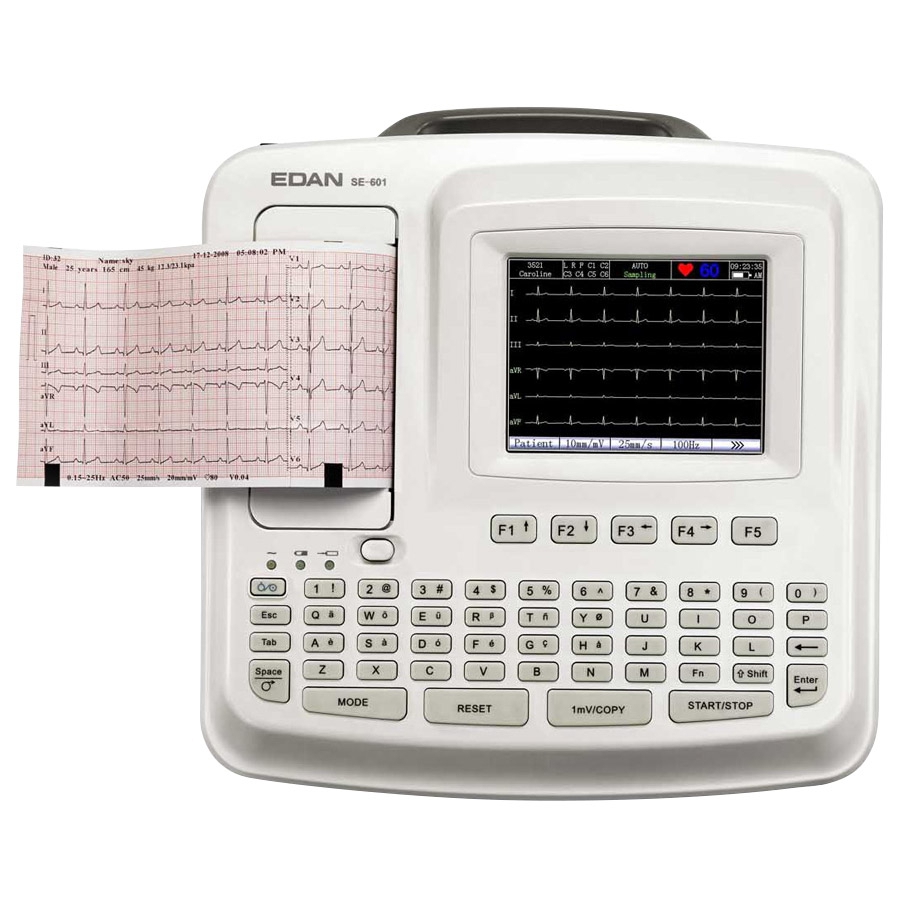

Electrocardiographe EDAN SE-601C

L'EDAN SE-601 est un ECG 6 pistes destiné à une utilisation en clinique, en hôpital, en cabinets médicaux ou en ambulance, pour des patients adultes et pédiatriques.

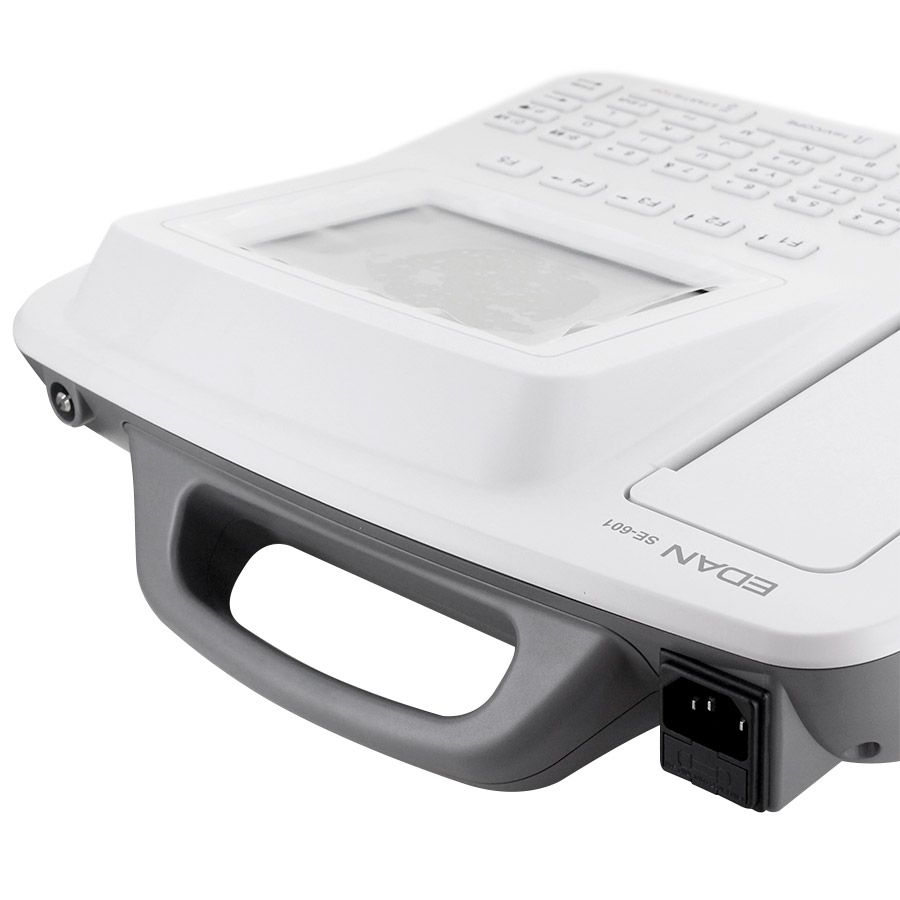

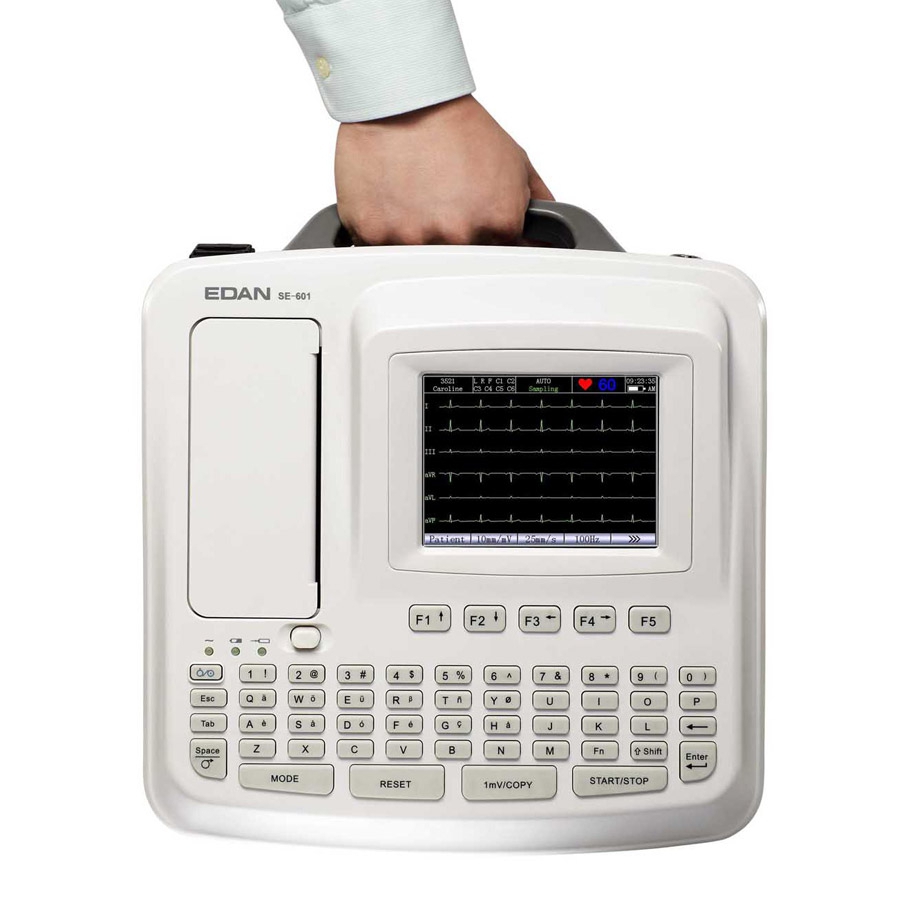

Compact, léger et équipé d'une poignée , il est facilement transportable.

L'électrocardiographe SE-601C réalise des enregistrements en mode automatique, manuel ou rythme avec calcul des paramètres et interprétations automatiques (le programme d'analyse est inclus !).

Ses différents filtres garantissent un tracé de la plus haute précision (voir onglet Spécifications).

Les différentes opérations (configuration des paramètres, gestion des fichiers, enregistrement ECG ...) peuvent être mises en œuvre en utilisant son grand clavier alphanumérique, mais le SE-601 présente également l'avantage d'offrir un écran LCD tactile (640 x 480).

L'appareil détecte la présence de pacemaker.

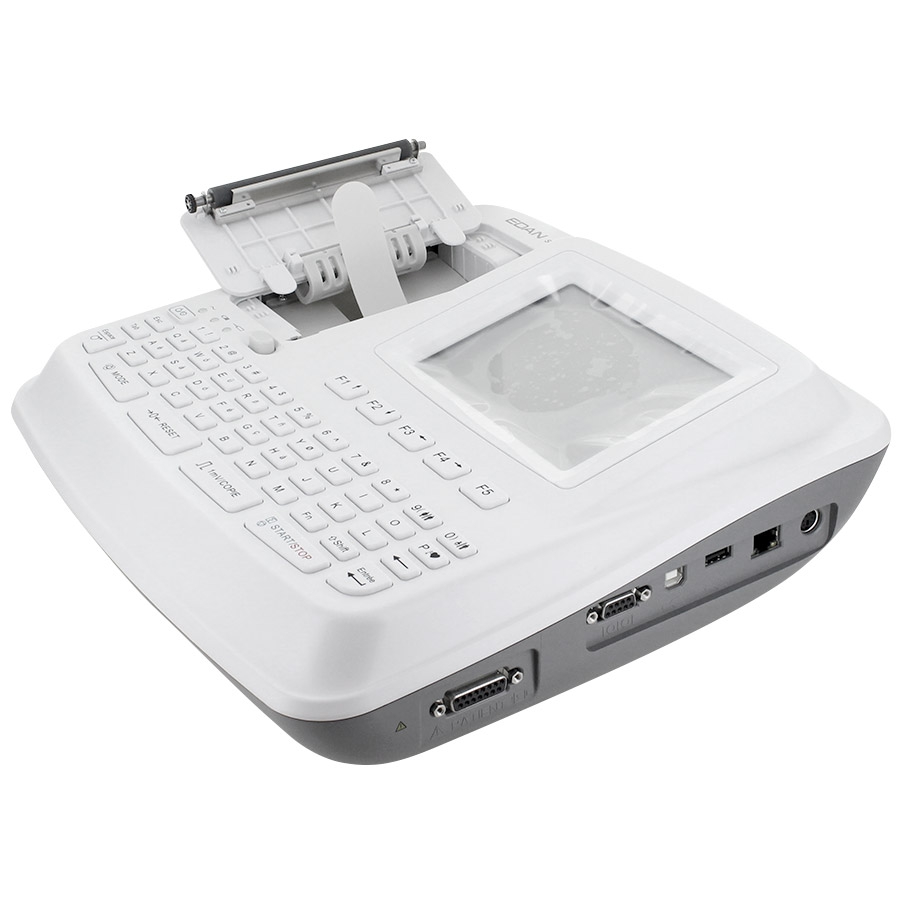

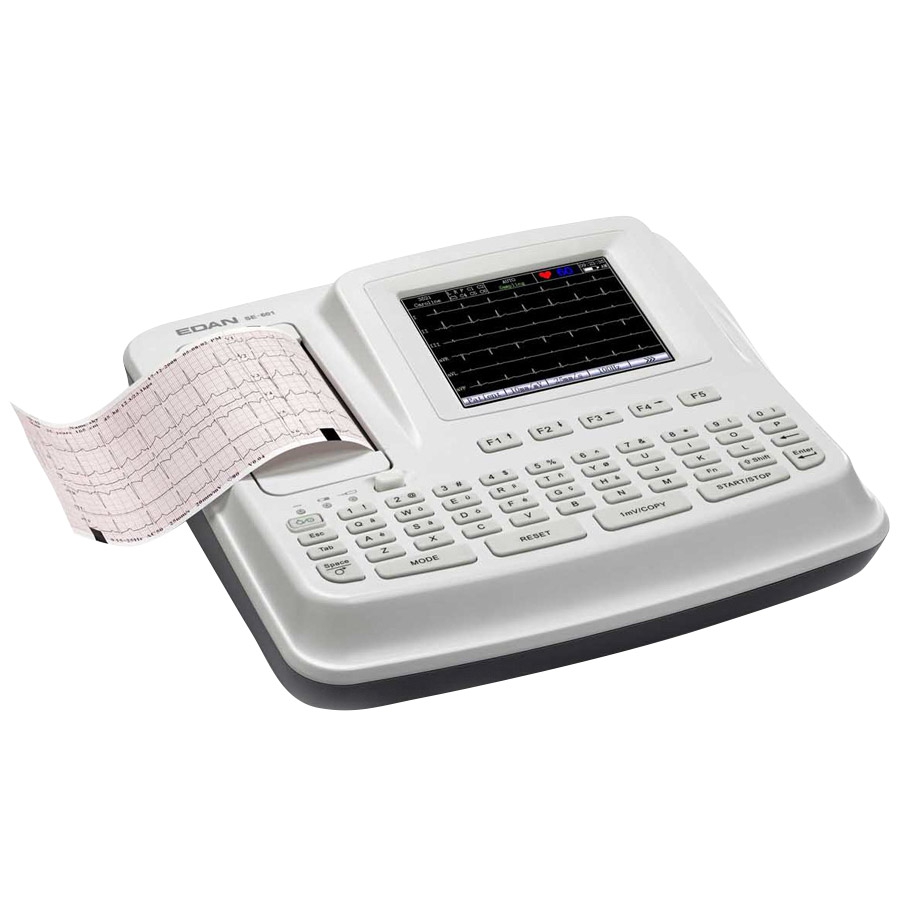

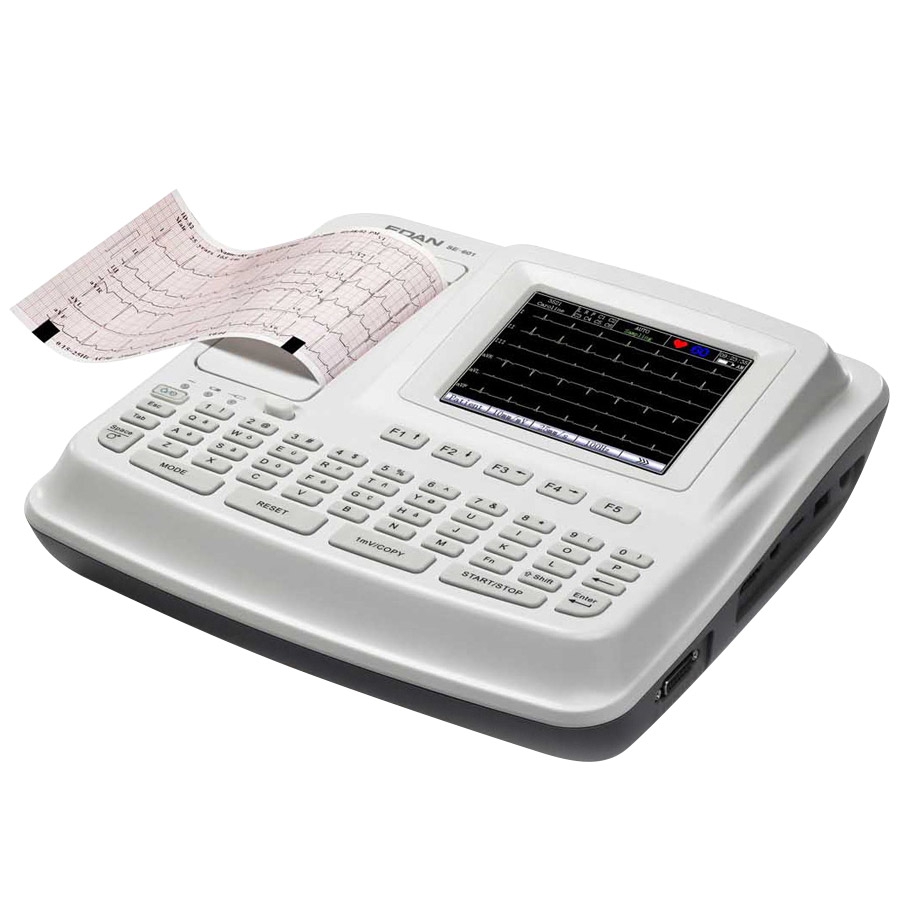

L'imprimante thermique intégrée permet d'imprimer les 12 dérivations dans différents formats. Grâce à sa connectivité (Ethernet / RS232 / USB) une imprimante externe peut également se connecter à l'ECG EDAN SE-601 afin d'imprimer les tracés sur papier A4.

La batterie rechargeable Li-Ion permet d'effectuer environ 200 examens ECG.

De nombreux atouts à un prix très attractif !

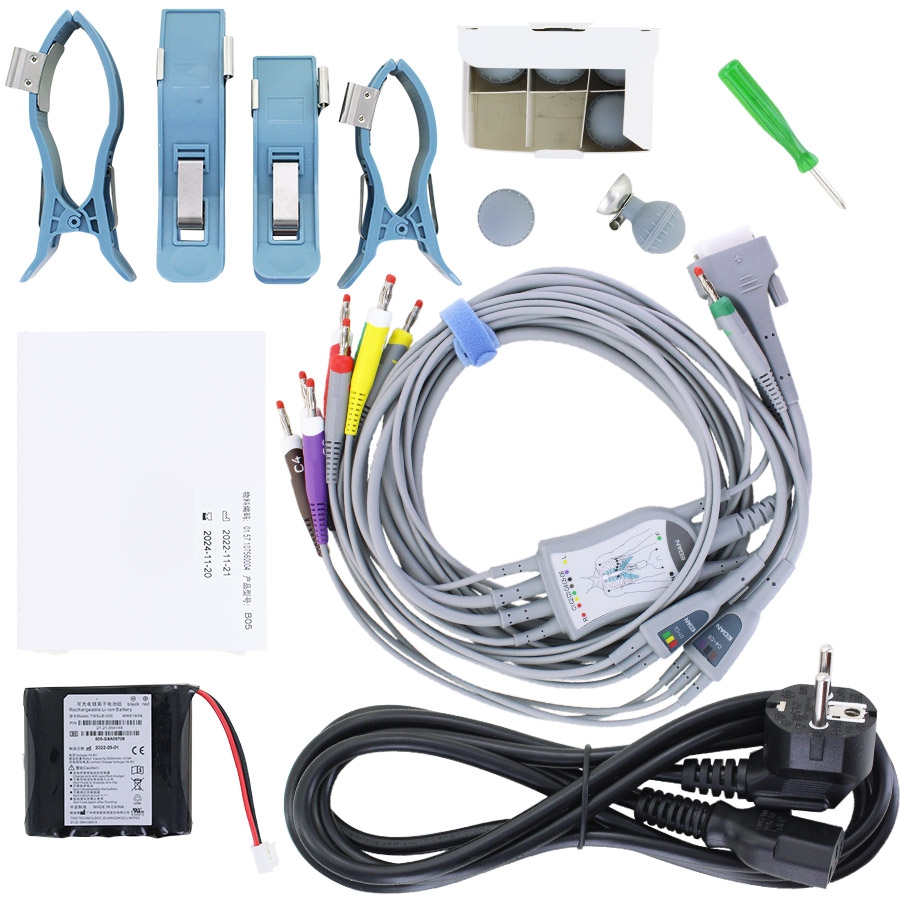

Contenu de l'ECG EDAN SE-601C :

1 câble patient 10 fils à fiche banane
6 électrodes précordiales
4 pinces membres
1 liasse de papier
1 batterie rechargeable
1 manuel d'utilisation
1 fusible de rechange

Accessoires disponibles : (voir "Accessoires")

Papier compatible
Pinces adaptatrices pour électrodes à pression ou languette
Électrodes pinces membres
Adaptateurs à pince – embout fiche banane pour électrodes à pression
Raccords pour fiche banane
Pinces crocodiles pour électrodes à languette

Validation CE / TÜV.

Garantie : 1 an. La garantie ne concerne pas le câble patient, les accessoires, ni les batteries.

Mentions obligatoires :
Publicité.
Dénomination : Electrocardiographe Edan SE-601C
Destination : Appareil destiné à la mesure du rythme cardiaque.
Fabricant : EDAN
Instructions : Lire attentivement la notice éventuelle.
Prudence : En cas de doute, consultez votre médecin ou un professionnel de santé.
Ce dispositif médical est un produit de santé réglementé qui porte, au titre de cette réglementation, le marquage CE.
Date de mise à jour de cette page : 2024-06-27 12:30:41

Caractéristiques de l'électrocardiographe 6 pistes EDAN SE-601C

Dérivations : 12 dérivations standards.
Mode de fonctionnement : temps réel, manuel et automatique.
Paramètres de mesure : fréquence cardiaque, Durée P, intervalle P-R, QRS, QT, QTC, axe P/QRS/T, RV5, SV1, RV5+SV1, RV6, SV2.
Module d'interprétation.

Sensibilité d’enregistrement : Auto, 2.5 mm/mV, 5 mm/mV, 10 mm/mV, 20 mm/mV.
Taux d’échantillonnage : 10000 Hz.
Convertisseur A/N : 24 bits.
Impédance entrée : > 50 MΩ.
Constante de temps : ≥ 3.2 s.
Niveau de bruit : ≤ 12.5 μVp-p.
Fréquence de réponse : 0,05 Hz - 150 Hz（-3 dB）.
CMRR : ＞115 dB.
Filtre AC* : On/Off.
Filtre DFT** : 0.05 Hz, 0.15 Hz, 0.25 Hz, 0.32 Hz, 0,5 Hz, 0,67 Hz.
Filtre EMG*** : 25 Hz, 35 Hz, 45 Hz, Off.
Filtre passe-bas : 75 Hz, 100 Hz ou 150 Hz.

Mémoire : 200 ecg.
Format d'export : -
Communication : 1 port LAN, 1 port série (RS232), 2 port USB, 1 port NET.

Mode d’affichage : écran TFT LCD 5,7 pouces (640 x 480).
Clavier alphanumérique : Oui.

Système d’écriture : Imprimante thermique.
Vitesse d'entrainement du papier : 5 mm/s, 6,25 mm/s, 10 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s.
Papier en liasse (110 x 140 mm - 144 feuilles).

Alimentation secteur : 110V/220V 50/60Hz.
Batterie rechargeable lithium 14,8 V – 2200 mAh.
Autonomie : 2 heures.

Poids : 2,6 kg.
Dimensions : 310 x 322 x 101 mm.

* Filtres AC : supprime l'interférence du courant alternatif.
** Filtre EMG : supprime les perturbations provoquées par les tremblements musculaires.
*** Filtre DFT : anti-dérive de la ligne de base.

Remarque : la garantie ne concerne pas le câble patient, ni les accessoires et les accus.
